Anwendung:
Für den Einsatz auf CNC-Maschinen mit rotierender Mascchinenspindel, mit oder ohne Vorschub, sowie auf Maschinen mit nur einer Drehrichtung.
Funktion:

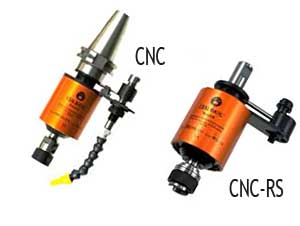

Der CNC-RS Gewindeschneidapparat ist mit automatischer Umschaltung versehen. Das heißt, die Apparatespindel schaltet beim Rücklauf der Maschinenspindel in die entgegengesetze Richtung.
Sobald sich der Gewindebohrer wieder aus dem Werkstück entfernt hat, schaltet die Apparatespindel wieder in die Laufrichtung der Maschinenspindel.
Somit kann der CNC-RS auch auf Maschinen mit nur einer Drehrichtung verwendet werden. Die genaue Gewindetiefe ist durch Ausklinken (Ausschalten in Leerlaufstellung) gesichert.
Der Axialausgleich auf Zug- und Druck gleicht die Differenz zwischen Maschinenvorschub und Gewindesteigung aus.
Das Gerät ist geeignet zur Vorschub- und Rücklaufprogrammierung.
Eine Kühlmittelzufuhr kann über das Indexiersystem AT-C oder ATC-OK (Sonderzubehör muss extra bestellt werden, nicht im
Lieferumfang enthalten) erfolgen.
Das Schneiden sowohl von Rechts- als auch Linksgewinden ist ohne Änderung möglich. Durch die Verwendung des CNC-RS Gewindeschneidapparates erhalten Sie eine garantiert
konstante Schnittgeschwindigkeit,
einen großen Zeitgewinnn in der Produktion sowie eine hohe Energieersparnis, da die Maschine nicht gestoppt werden muss und so geschont bleibt.
Drei Spannvarianten des Gewindebohrers sind je nach Ausführung möglich:
1. Spannen mit Rubberflexzangen (Gummizangen) und Bohrervierkant mit Schraubstock
2. Ausführung CNC-RS 054 mit Stahlspannzangen ER8 bzw. ESX9 (Nicht im Lieferumfang enthalten, Sonderzubehör)
3. Mit Schnellwechseleinsätzen (CNC-RS CRS), kompatibel mit verschiedenen Markeneinsätzen (Nicht im Lieferumfang enthalten, Sonderzubehör)
Bei gleichzeitiger Bestellung einer CNC-RS-Gewindeschneidspindel und eines Indexiersystems erhalten Sie 50,00€ Rabatt auf den Gesamtpreis.
Artikelnr. | Größe | Aufnahme | Netto/St. | |
5514-0116 | CNC-RS 054 ER8 | zyl. ∅ 16 | 1210.00 € | Hinzufügen |
5515-0116 | CNC-RS 054 ESX9 | zyl. ∅ 16 | 1210.00 € | Hinzufügen |
5521-0116 | CNC-RS 147 | zyl. ∅ 16 | 1232.00 € | Hinzufügen |
5521-0120 | CNC-RS 147 | zyl. ∅ 20 | 1232.00 € | Hinzufügen |
5527-0116 | CNC-RS 147 CRS | zyl. ∅ 16 | 1232.00 € | Hinzufügen |
5527-0120 | CNC-RS 147 CRS | zyl. ∅ 20 | 1232.00 € | Hinzufügen |
5531-0120 | CNC-RS 312 | zyl. ∅ 20 | 1320.00 € | Hinzufügen |
5537-0120 | CNC-RS 312 CRS | zyl. ∅ 20 | 1320.00 € | Hinzufügen |
5510-16-40/50 | ATC-OK SK 40/45/50 | CNC-RS 054 | 275.00 € | Hinzufügen |
5500-16-40/50 | ATC-OK SK 40/45/50 | CNC-RS 147 | 275.00 € | Hinzufügen |
5500-16-40/50 | ATC-OK SK 40/45/50 | CNC-RS 312 | 275.00 € | Hinzufügen |
5510-15-40 | ATC SK 40 | CNC-RS 054 | 473.00 € | Hinzufügen |
5520-15-40 | ATC SK 40 | CNC-RS 147 | 473.00 € | Hinzufügen |
5530-15-40 | ATC SK 40 | CNC-RS 312 | 473.00 € | Hinzufügen |
5510-15-50 | ATC SK 45/50 | CNC-RS 054 | 473.00 € | Hinzufügen |
5520-15-50 | ATC SK 45/50 | CNC-RS 147 | 473.00 € | Hinzufügen |
5530-15-50 | ATC SK 45/50 | CNC-RS 312 | 473.00 € | Hinzufügen |
